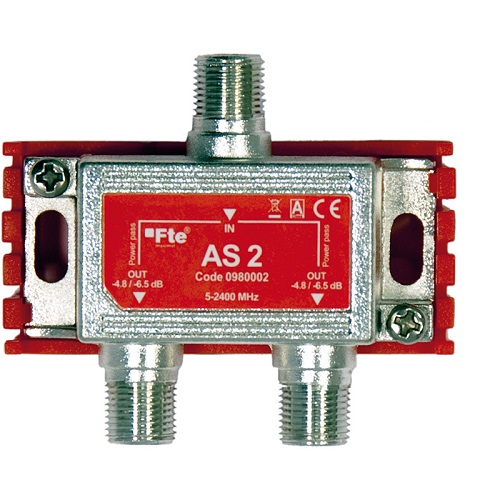

AS2 DIVISORE 2 VIE CON PASSAGGIO CC

DESCRIZIONE

Divisore blindato induttivo terrestre e satellitare da 5 a 2.400 MHz, a due uscite
con attenuazione tipica di 6 dB.

PUNTI DI FORZA

– Banda di lavoro 5 ÷ 2400 MHz – Bassa perdita di passaggio – Alta efficienza di
schermatura, classe A – Elevato isolamento tra le uscite – Passaggio della DC tra
le uscite e l’ingresso – Dimensioni compatte

APPLICAZIONI

Questi componenti hanno la funzione di dividere il segnale in parti uguali, originando
una bassa perdita e mantenendo l’ impedenza accordata. L’ attenuazione di questi
dispositivi varia in funzione del numero di uscite.

DATI TECNICI

N° uscite 2

Frequenze di lavoro – MHz 5 ÷ 2400

Perdita di passaggio TV 47 ÷ 862 dB 4,5

Perdita di passaggio SAT 950 ÷ 2150 MHz – dB 6

Tipo di connessione F

Isolamento uscite TV 47 ÷ 862 dB 30

Isolamento uscite SAT 950 ÷ 2150 – dB 30

Passaggio di corrente OUT-IN

Schermatura elottromagnetica – dB > 100 (classe A)

Perdita di ritorno – dB 24

Temperatura di funzionamento – ° C -10 ÷ 55

Dimensioni ( L x A x P) – mm 57 x 50 x 27

Peso – g 54

Quantità imballo singolo / multiplo 1 / 120

Conforme alle norme EN 50083-2
